مانع الانفجار الحلقي

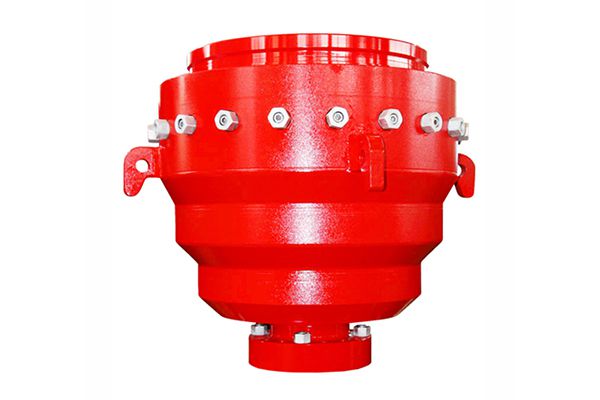

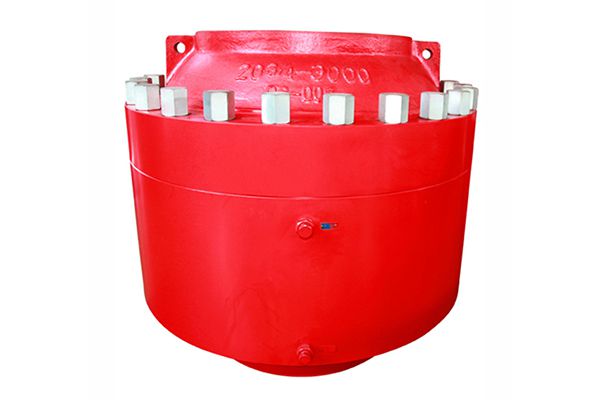

صمام مانع انفجار حلقي مع مطاط كروي
يتميز هذا النوع من موانع الانفجار BOP الحلقي (موانع الاندفاع) مع المطاط الكروي بأنه مناسب لمنصات التنقيب عن النفط والغاز (أبراج الحفر) وكذلك في التعدين والصناعات الأخرى، حيث يعمل مانع الانفجار BOP بشكل أساسي على منع أي سائل من الظهور والتسبب في انفجار أو ثوران في البئر وذلك لضمان خلق بيئة عمل آمنة. نرحب بأسئلتكم أو استفساراتكم لمزيد من المعلومات حول موانع الانفجار.
الميزات
- يستطيع مانع الانفجار الحلقي أن يمنع خروج رذاذ النفط والغاز ليحد من مخاطر الحوادث المحتملة.
- يتميز المطاط الكروي لمانع الانفجار BOP بالقوة العالية والمرونة، وبالتالي فهو مقاوم للتآكل، مما يضمن التشغيل الموثوق به على المدى الطويل في الظروف الصعبة.
- تتوفر أحجام مختلفة من موانع الانفجار BOPs الحلقيّة ويمكن اختيارها لتطبيقات متنوعة.
- يمكن تركيب مانع الانفجار مباشرة على أنظمة الأنابيب الموجودة.
الخواص الفنية
| الموديل | FH18-21 | FH18-35 | FH23-21 | FH23-35 | FH28-14 | FH28-21 | FH28-35 | FH35-21 | FH35-35 | FH48-35 | FH53-21 | FH54-35 |
| الرقم | RS11827 | RS11168 | RS11143 | F9303 | RS11878 | RS11150 | RS11135 | RS11186 | F35 | RS11845 | RS111100 | RS11801 |
| قياس التجويف | 179.4mm 7 1/16" | 179.4mm 7 1/16" | 228.6mm 9" | 228.6mm 9" | 279.4mm 11" | 279.4mm 11" | 279.4mm 11" | 346.1mm 13 5/8" | 346.1mm 13 5/8" | 476.3rm 18 3/8" | 527rm 20 3/4" | 539.7 mm 21 1/4" |
| ضغط العمل المقدر | 21MPa 3000 psi | 35MPa 5000psi | 21 MPa 3000 psi | 35MPa 5000psi | 14MPa 2.000 psi | 21MPa 3000 psi | 35MPa 5000 psi | 21MPa 3000 psi | 35MPa 5000 psi | 35MPa 5000 psi | 21MPa 3000 psi | 35MPa 5000psi |
| أقصى ضغط هيدروليكي | 14MPa | 14MPa | 14MPa | 14MPa | 14MPa | 14MPa | 14MPa | 14MPa | 14MPa | 14MPa | 14 MPa | 14MPa |
| 2000 psi | 2000 psi | 2000psi | 20C0psi | 2000 pi | 2000 psi | 2000psil | 2000 psi | 2000 psi | 2000psi | 2000 psi | 2000psi | |
| ضغط عمل التحكم الهيدروليكي السليم لسلسلة الأنابيب المغلقة | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 poi | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 psi | ≤105MPa ≤1500 psi | ≤10.5MPa ≤15C0 psi | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 psi | ≤10.5MPa ≤1500 psi |
| التدفق للفتح | 15L 3.92 جالون | 15L 3.92 جالون | 22.8L 6.02 جالون | 33L 8.72 جالون | 33L 8.72 جالون | 33L 8.72 جالون | 56L 14.79 جالون | 72L 19.02 جالون | 72L 19.02 جالون | 172L 45.44 جالون | 110L 23.06 جالون | 171L 5.17 جالون |
| التدفق للغلق | 21L 5.55gal | 21 L 5.55gal | 34L 8.98gal | 42L 11.10gal | 46L 12.15 gal | 46L 12.15gal | 72L 19.02 gal | 98L 25.89gal | 98L 259gal | 220L 58.12 gal | 173L 45.70 gal | 227L 59.97 gal |
| الأبعاد الكلية (القطر الخارجي) (O. D) | 745mm 29 33" | 745mm 29 33" | 908mn 35.75" | 1016 mm 40.00" | 1013 mm 39.88" | 1013 mm 39.88" | 1146 mm 45.12" | 1271 mm 50.04" | 1271 mm 50.04" | 1780mm 70.08" | 1375rm 54.13" | 1938 mm 76.30" |
| الابعاد الكلية (الارتفاع) | 842mm | 842mm | 838 mm 32.99" | 924mm 36.38" | B55 mm 33.66" | 873 mm 34.37" | 1110mm 43.70" | 1170mm 46.30" | 1176mm 46.30" | 1710mm 67.32" | 1233 mm 50.91" | 1742mm 68.58" |
| 33.15" | 33.15" | |||||||||||
| الوزن | 1433kg 3159 lb | 1520 kg 3351 lb | 244okg 5379 lb | 305o kg 6724 lb | 3512kg 7743b | 3400kg 7436 b | 4716kg 10397 lb | 5700kg 12506b | 6415kp 14143ib | 16320kg 35979 lb | 6994kg 1549ib | 20220 kg 44577 lb |
