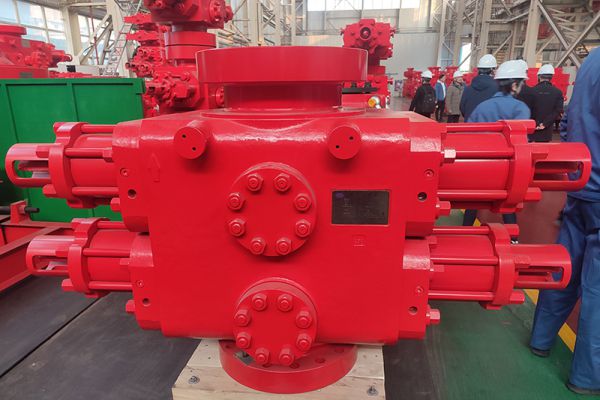

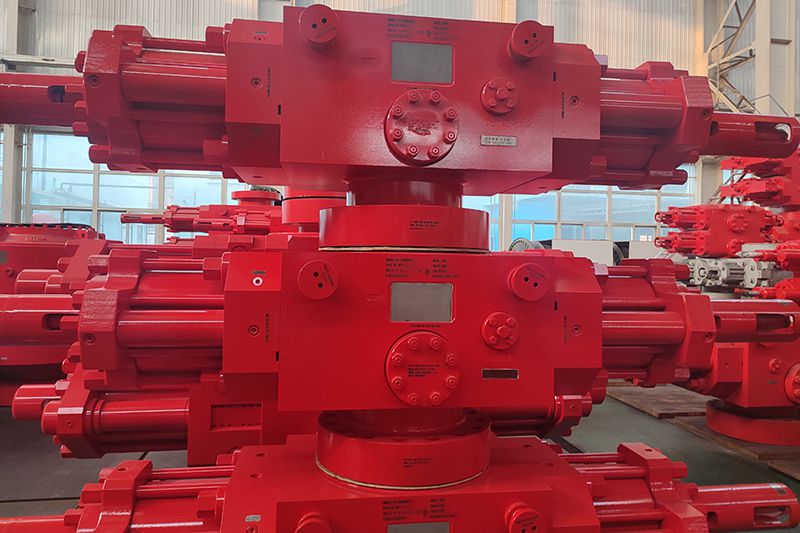

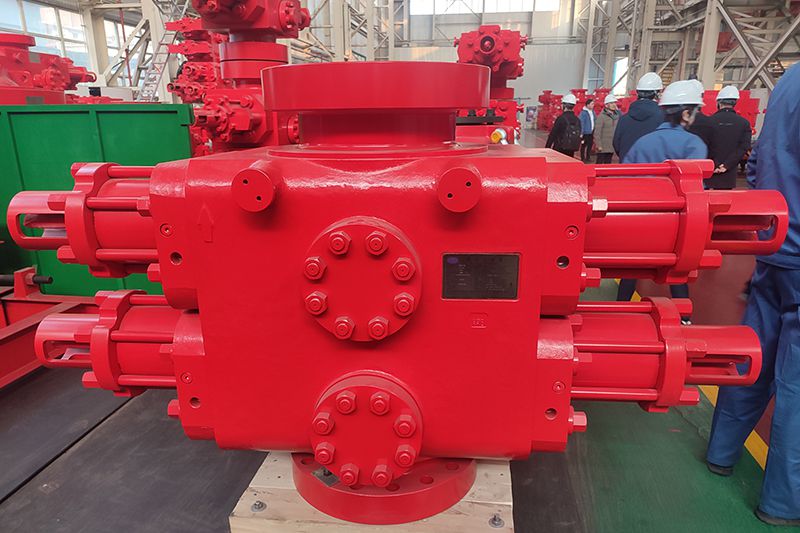

يعتبر مانع الانفجار BOP من نوع الأنبوب الملفوف جزءًا أساسيًا من منظومة التحكم في البئر، حيث أنه يُستخدم غالباً للتحكم في ضغط حفرة البئر في عمليات الحفر مثل اختبار وإصلاح الآبار، وذلك لمنع حوادث الانفجار بشكل فعال وخلق بيئة عمل آمنة.

إضافة إلى ذلك، يتكون مانع انفجار من جزأين، مانع الانفجار الرباعي ووحدة سد الفراغ الحلقي (وحدة العزل)، حيث تم تصميم كلاهما وإنتاجهما واختبارهما وفقًا لمعايير API Spec 16A و API RP 5C7. كما تجدر الإشارة إلى أن السطح الخارجي لمانع الانفجار BOP يلبي أيضًا متطلبات NACE MR0175 ليكون مقاومًا لغاز H2S.

وحدة إحكام سد الفراغ الحلقي (وحدة العزل)
الموديل قياس الجوف ضغط العمل المقدر أقصى ضغط لتعبئة نظام التحكم الهيدروليكي ضغط العمل المكثف لنظام التحكم الهيدروليكي للتعبئة أقصى ضغط لنظام التحكم الهيدروليكي للنافذة المستديرة الضغط المكثف لنظام التحكم الهيدروليكي للنافذة المستديرة التدفق للفتح التدفق للغلق درجة الحرارة المقدرة مطابقة التعبئة التوصيل العلوي توصيل القاعدة الابعاد الكلية الارتفاع الوزن
FPH6.5-70
 65mm 29/16" 70 MPa 10.000 psi 21 MPa 3,000 psi 31.5 MPa 4,500 psi 10 MPa 1,450 psi 31.5 MPa 4,500 psi 0.7 L 0.18 جالون 2L 0.53 جالون T20 (-29～1219℃) 1”1 1/4, 1 1/2” تعبئة 4.75-4-ACME شد وصل مذكر 2.9/16”-10,000 psi فلنجة توصيل 1190 mm 46.85” 235 kg 518Ib
FPH6.5-35
 65mm 29/16" 35 MPa 5000 psi 21 MPa 3000 psi 31.5 MPa 4500 psi 10 MPa 1450 psi 31.5 MPa 4500 psi 0.7 L 0.18 جالون 2L 0.53 جالون T20 (-29~121℃) 1”,11/4, 1 1/2” تعبئة 4.75-4-ACME شد وصل أنثى 4.75-4-ACME شد وصل أنثى 892 mm 35.12" 182 kg 401 Ib

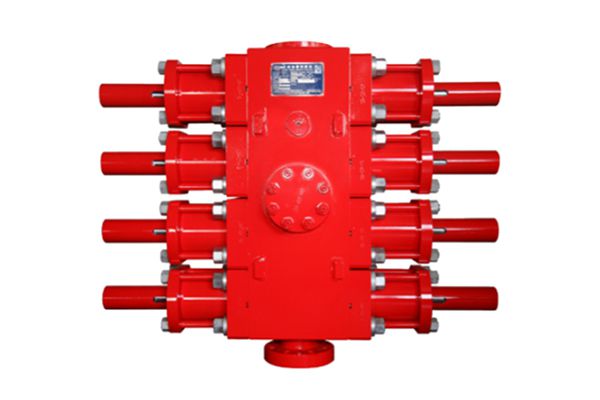

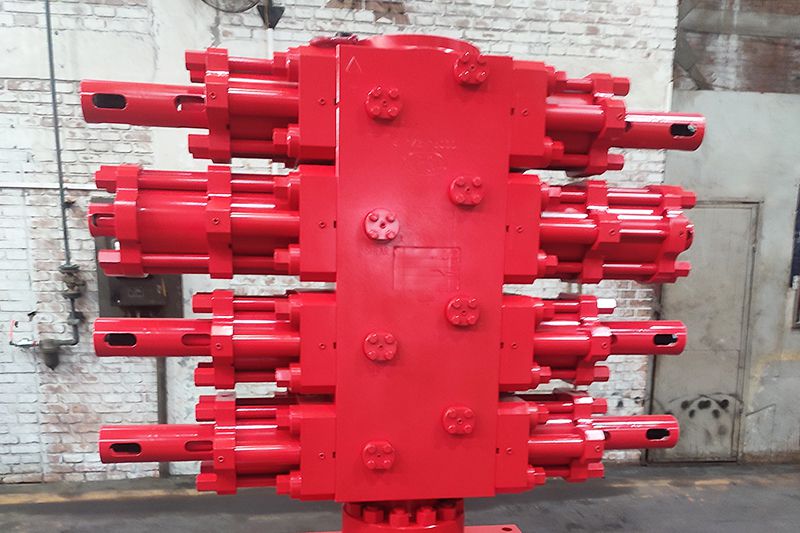

مانع الانفجار الرباعي
الموديل قياس الجوف ضغط العمل المقدر ضغط العمل المقدر لنظام التحكم الهيدروليكي ضغط التشغيل الهيدروليكي السليم التدفق للفتح التدفق للغلق منفذ جانبي للهيكل درجة الحرارة المقدرة مطابقة التعبئة التوصيل العلوي توصيل القاعدة الابعاد الكلية الارتفاع الوزن
4FZ6.5-70
 65 mm 2 9/16" 70 MPa 10000 psi 21 MPa 3000 psi 8.4～10.5 MPa 1,200～1,500 psi 1.5L 0.40 جالون 1L 0.26 جالون 21/16"-10,000 psi T20 (-29~121℃) C.S.O. SBR. مكبس (بوابة) منزلق (1",13/4"), 1 1/2",1 1/4", 1 3/4" 2.9/16'-10,000 psi توصيل بشد وصل 2.9/16"-10,000 psi توصيل بفلنجة توصيل 930mm 36.61" 1020 kg 2249 lb
  65 mm 2 9/16" 70 MPa 10000 psi 21 MPa 3000 psi 8.4～10.5 MPa 1,200~1,500 psi 1.5L 0.40 جالون 1L 0.26 جالون 21/16"-10,000 psi T20 (-29~121℃)   6.312-4-ACME توصيل بشد وصل 29/16"-10,000 psi توصيل بفلنجة توصيل 950 mm 37.40" 1107 kg 2441Ib
4FZ6.5-35
 65 mm 2 9/16" 35 MPa 5000 psi 21 MPa 3000 psi 8.4～10.5 MPa 1,200~1,50 1.5L 0.40 جالون 1L 0.26 جالون 21/16"-5,000 psi T20 (-29~121℃) 1.9",1.66",23/8" 4.75-4-ACME شد وصل مذكر 4.75-4-ACME شد وصل أنثى 550 mm 21.65" 956 kg 2108 Ib
4FZ13-70
 130 mm 5 1/8" 70 MPa 10000 psi 21 MPa 3000 psi 8.4～10.5 MPa 1,200～1,500 psi 3.3L 0.87 جالون 3.6L 0.95 جالون 21/16"-10,000 psi T20 (-29~121℃) C.S.O. SBR. مكبس (بوابة) منزلق 2",2 3/8" 51/8"-10,000 psi توصيل بفلنجة توصيل 5.1/8"-10,000 psi توصيل بفلنجة توصيل 1476 mm 58.1" 2766 kg 6098 Ib
